EvoAir M1 G1 -Ilmanvaihtokone

EvoAir M1 G1 on moduulirakenteinen lämmöntalteenotolla varustettu ilmanvaihtokone kohteisiin, joissa suuri kapasiteetti, energiatehokas käyttö ja suuri asennusjoustavuus ovat tärkeitä ominaisuuksia. Kone valmistetaan Älvsbynissä ja perustuu pitkään kokemukseen ilmanvaihtoratkaisuista sekä harkittuun teolliseen muotoiluun. Se on kehitetty pohjoismaiset ilmasto-olosuhteet huomioiden ja suunniteltu luotettavaan käyttöön vaihtelevissa olosuhteissa.

Rakenne ja asennusjoustavuus

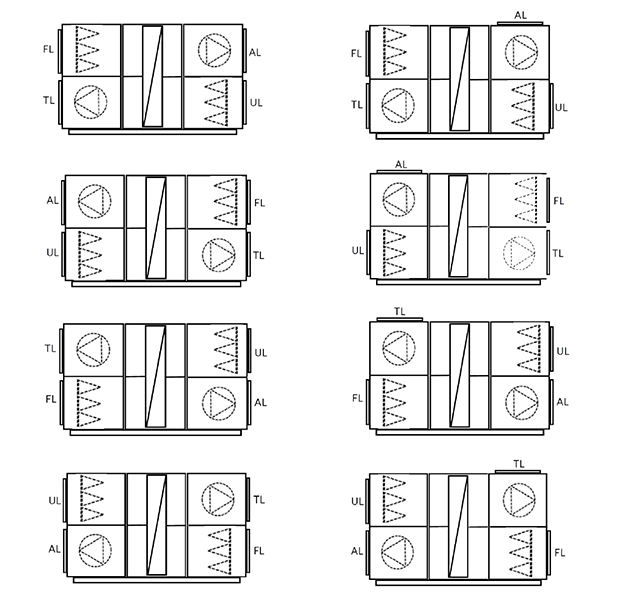

Moduulirakenne tarjoaa kahdeksan erilaista kanavaliitäntävaihtoehtoa yhdessä ja samassa järjestelmässä, mikä tarjoaa suuren vapauden suunnitteluun ja asennukseen. Ylätasossa olevan puhaltimen liitäntäkauluksella varustetun siirrettävän paneelin, molemmilla puolilla olevien tarkastusovien sekä tuloilmapuhaltimen sijainnin konfiguroitavien asetusten avulla kone voidaan mukauttaa erilaisiin asennusolosuhteisiin. Myös sivu- ja yläliitännän välillä voidaan vaihtaa.

Moduulirakenne helpottaa myös kuljetusta ja sisäänvientiä. EvoAir M1 G1 toimitetaan kolmena erillisenä moduulina, jotka voidaan viedä sisään yksitellen, jolloin kone voidaan kuljettaa esimerkiksi tavallisen oven kautta. Tämä on selkeä etu asennettaessa olemassa oleviin rakennuksiin, teknisiin tiloihin ja muihin kohteisiin, joissa kulkureitit voivat olla rajalliset.

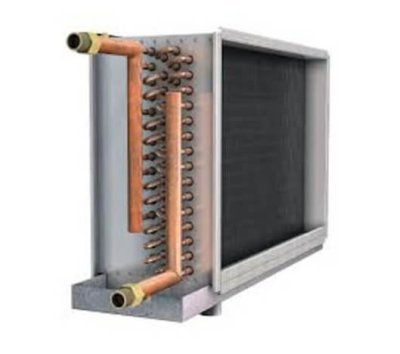

EvoAir M1 G1 on varustettu pyörivällä lämmönsiirtimellä sekä suoravetoisilla kammiopuhaltimilla, joissa on energiatehokkaat EC-moottorit. Suuren suodatinpinta-alan pussisuodattimet mahdollistavat tehokkaan suodatuksen ja samalla pienen painehäviön. Lämmitys- ja jäähdytyspatteri asennetaan tuloilmaliitäntään ja pellit vastaavasti ulko- ja jäteilmaliitäntöihin. Järjestelmä tukee sekä ilmavirta- että paineohjausta, mikä antaa hyvät mahdollisuudet mukauttaa toimintaa asennuksen ja tarpeen mukaan.

Puhaltimet on vakiona tärinäeristetty teräsjousivaimentimilla värinän siirtymisen rajoittamiseksi ja vakaan toiminnan tukemiseksi. Ohjausjärjestelmä koostuu EvoControlista, käyttöpaneelista, verkkopohjaisesta käyttöliittymästä ja vakiona sisältyvästä EvoCloud-pilvipalvelusta, joka mahdollistaa etäohjauksen ja valvonnan puhelimella, tabletilla tai tietokoneella.

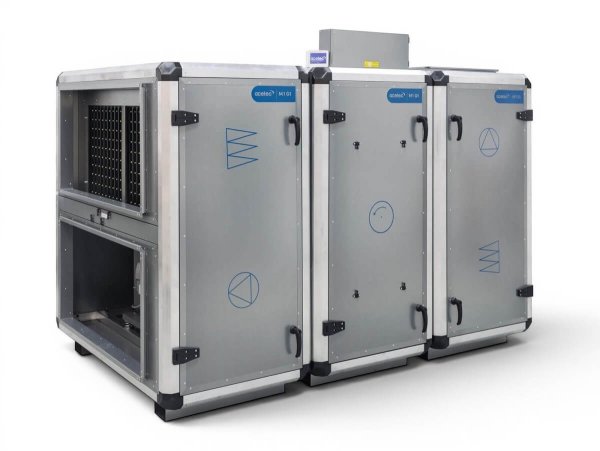

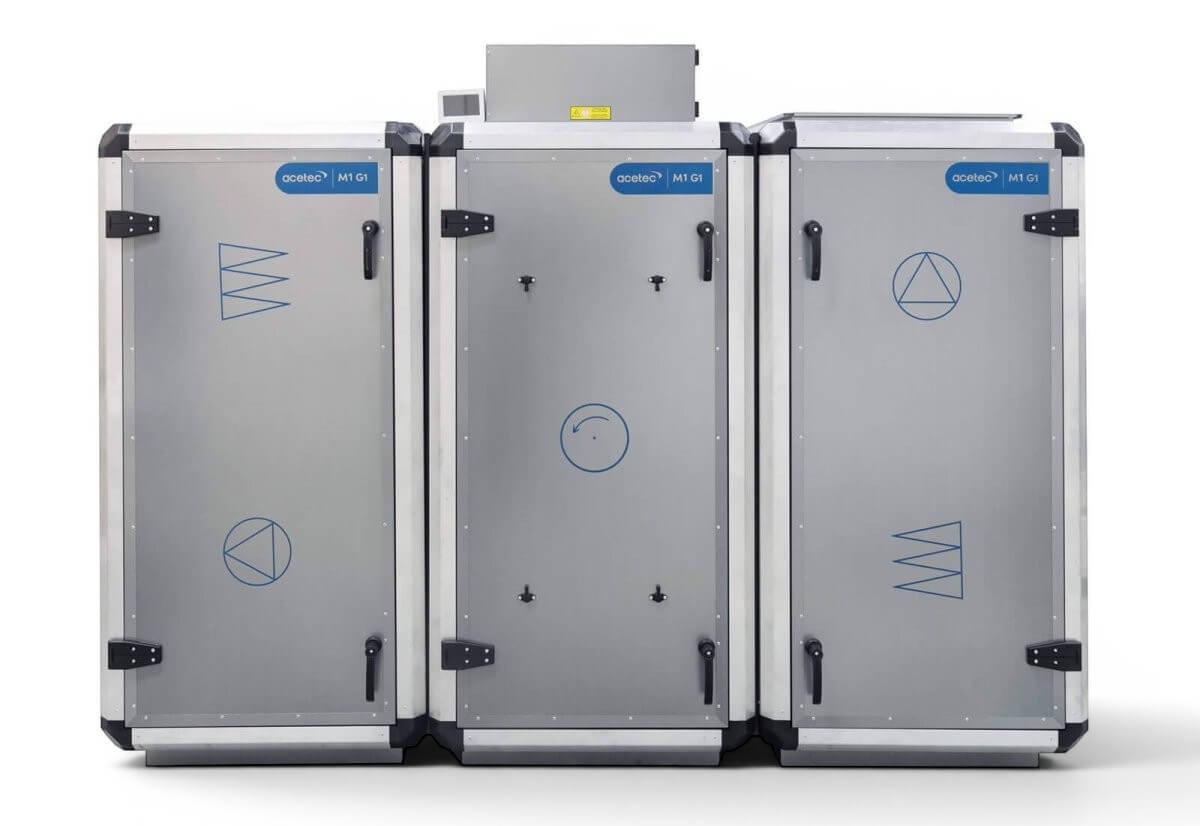

EvoAir M1 G1 toimitetaan kolmena moduulina, joissa on tukeva alumiinirunko, Zn-Al-Mg-pinnoitetusta teräslevystä valmistetut paneelit ja 50 mm kivivillaeristys. Sisäiset ruuviliitokset mahdollistavat moduulien yhdistämisen myös silloin, kun kone sijoitetaan suoraan seinää vasten. Jokaisessa moduulissa on 100 mm palkkirunko, tukevat säädettävät saranat ja lukittavat kahvat. Rakenne on suunniteltu vakaaksi, helposti huollettavaksi ja sujuvasti asennettavaksi.

EvoControl Touch

EvoAir M1 G1 toimitetaan EvoControl-ohjauksella ja vakiona mukana tulevalla erillisellä 4,3 tuuman kosketusnäytöllä. Näin käytössä on valmis ja helppokäyttöinen ohjaus- ja käyttöratkaisu heti alusta ilman erillisen näytön hankintaa.

Järjestelmässä on vakaan tiedonsiirron varmistava kiinteä verkkoyhteys, ja EvoCloud-pilvipalvelu sisältyy vakiovarustukseen. EvoCloudin kautta konetta voidaan hallita ja valvoa etänä puhelimella, tabletilla tai tietokoneella. Näin käyttöä voidaan mukauttaa tarpeen mukaan, seurata mittausarvoja ja historiatietoja sekä saada selkeä yleiskuva ajantasaisesta käyttötilasta.

Integrointia muihin ohjaus- ja kiinteistöautomaatiojärjestelmiin varten tuetaan myös Modbus TCP:tä, mikä helpottaa liittämistä ylemmän tason ohjausjärjestelmään.

Toiminnot

• 4,3-tuuman kosketusnäyttö sisältyy vakiovarustukseen
• EvoCloud pilvipohjaiseen ohjaukseen ja valvontaan
• Etähallinta puhelimella, tabletilla tai tietokoneella
• Moduulirakenne helpompaan kuljetukseen ja sisäänvientiin
• Kahdeksan erilaista kanavaliitäntävaihtoehtoa
• Ilmavirta- ja paineohjaus
• Ajastin ja aikataulutus
• Ilmanlaadun ohjaus
• Kosteudensäätö
• Mittausarvojen ja historiatietojen tallennus
• Selväkieliset tekstit ja parametrit
• Ilmavirtakaavio
• Modbus TCP -tuki

Jotkin toiminnot voivat edellyttää lisävarusteita.

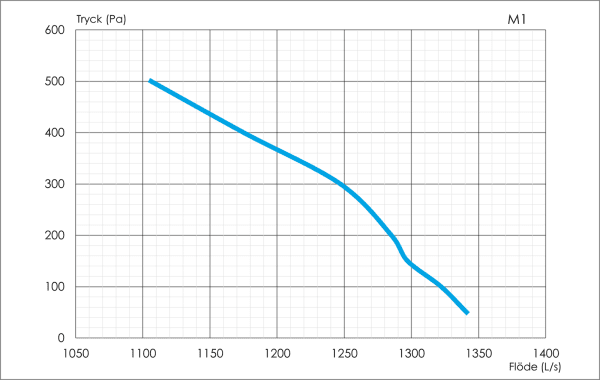

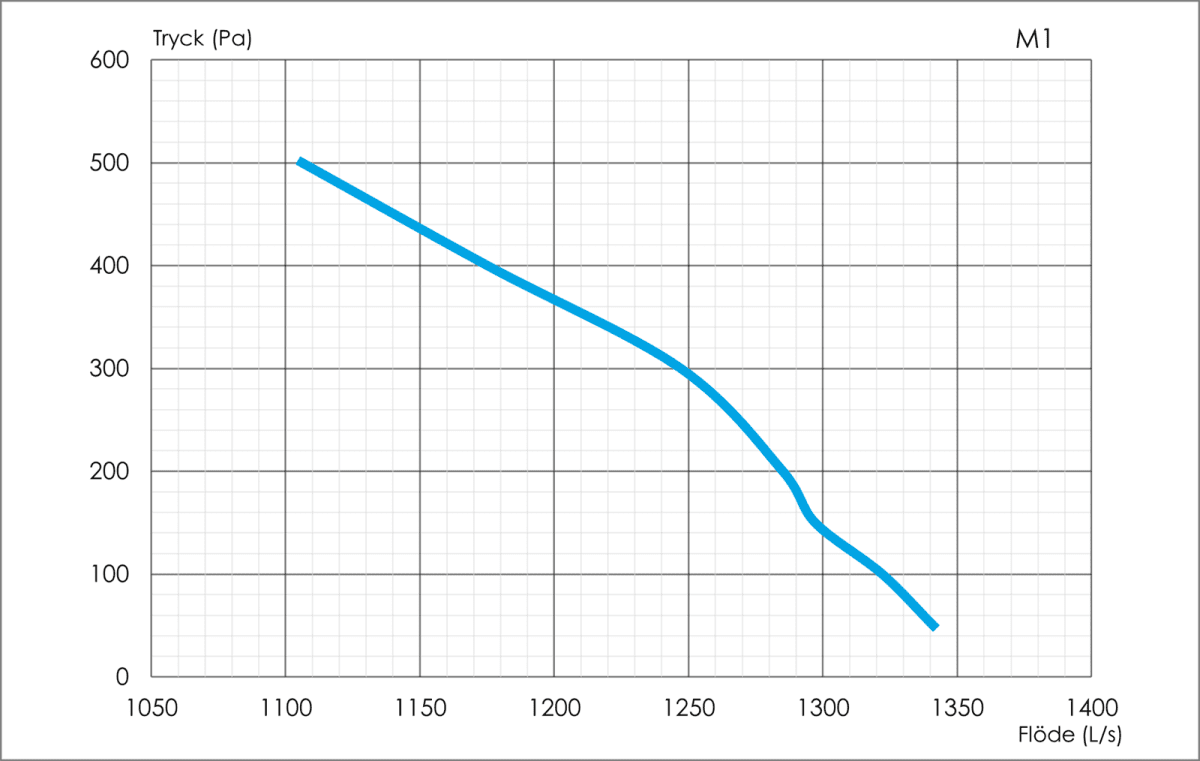

Paine- ja ilmavirtakaavio
