EvoAir M2 G1 -Ilmanvaihtokone

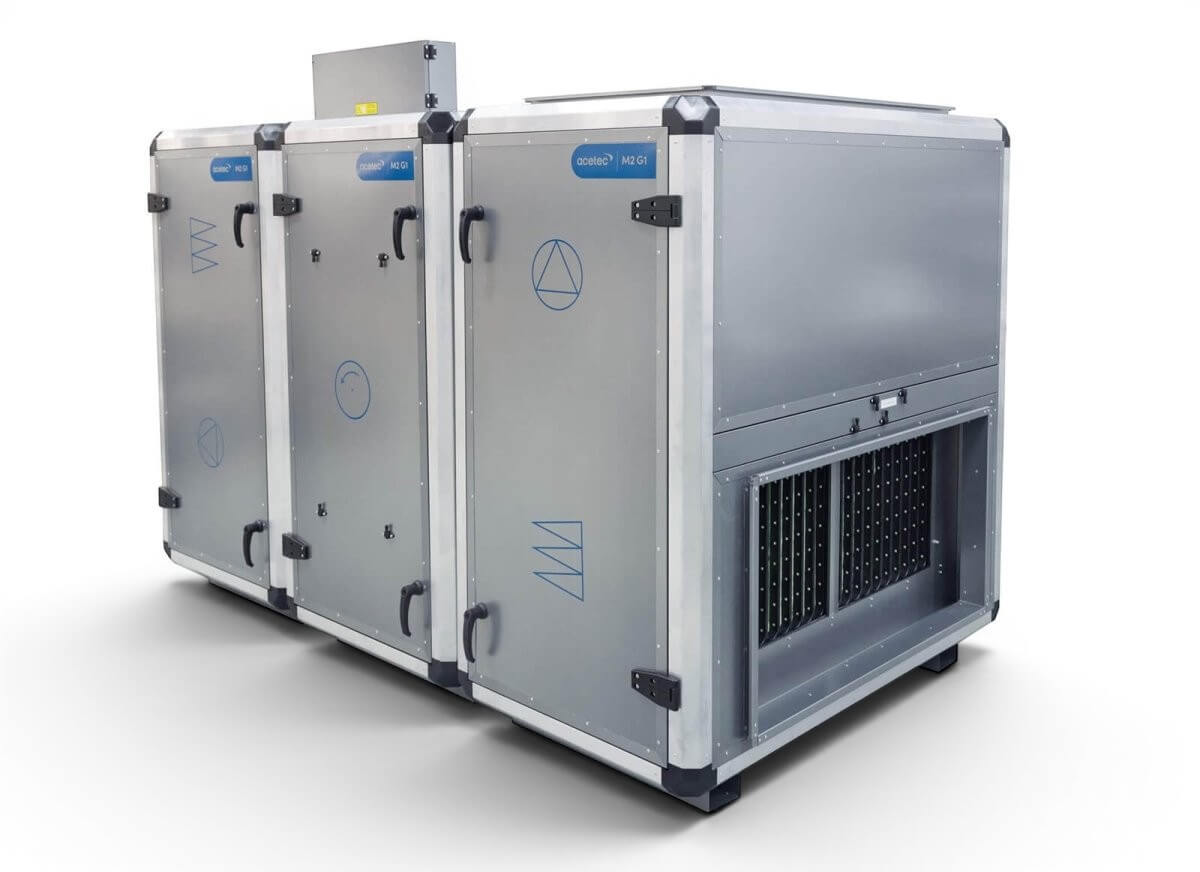

EvoAir M2 G1 on moduulirakenteinen lämmöntalteenotolla varustettu ilmanvaihtokone kohteisiin, joissa suuri kapasiteetti, energiatehokas käyttö ja suuri asennusjoustavuus ovat tärkeitä ominaisuuksia. Kone valmistetaan Älvsbynissä ja perustuu pitkään kokemukseen ilmanvaihtoratkaisuista, harkittuun teolliseen muotoiluun ja ammattikäyttöön kehitettyyn vankkaan rakenteeseen. Se on kehitetty pohjoismaisista ilmasto-olosuhteista saadun kokemuksen pohjalta ja suunniteltu luotettavaan käyttöön vaihtelevissa olosuhteissa.

Rakenne ja asennusjoustavuus

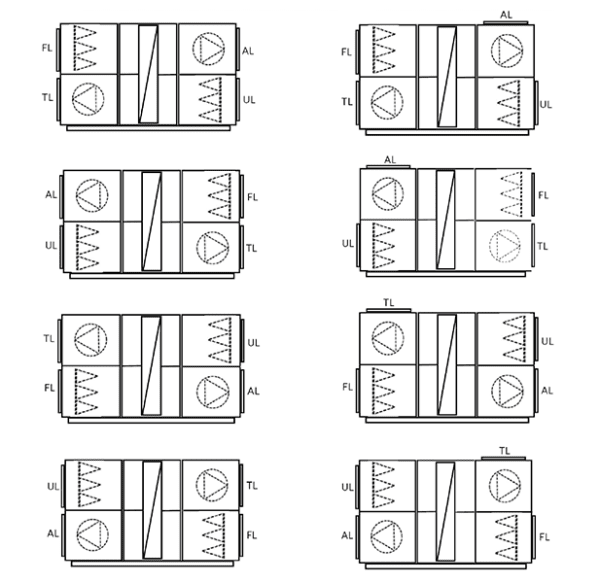

Moduulirakenne tarjoaa jopa kahdeksan erilaista kanavaliitäntävaihtoehtoa yhdessä ja samassa koneessa, mikä tarjoaa suuren vapauden suunnitteluun ja asennukseen. Ylätasossa olevan puhaltimen liitäntäkauluksella varustetun siirrettävän paneelin, ohjausjärjestelmän kautta valittavan tuloilmapuhaltimen sijainnin sekä molemmilla puolilla olevien tarkastusovien avulla kone voidaan mukauttaa erilaisiin asennusolosuhteisiin. Myös sivu- ja yläliitännän välillä voidaan vaihtaa.

Moduulirakenne helpottaa myös kuljetusta ja sisäänvientiä. EvoAir M2 G1 toimitetaan kolmena erillisenä moduulina, jotka voidaan viedä sisään yksitellen, jolloin kone voidaan kuljettaa esimerkiksi tavallisen oven kautta. Tämä on selkeä etu asennettaessa olemassa oleviin rakennuksiin, teknisiin tiloihin ja muihin kohteisiin, joissa kulkureitit voivat olla rajalliset.

EvoAir M2 G1 on varustettu pyörivällä lämmönsiirtimellä sekä suoravetoisilla kammiopuhaltimilla, joissa on energiatehokkaat EC-moottorit. Suuren suodatinpinta-alan pussisuodattimet mahdollistavat tehokkaan suodatuksen ja samalla pienen painehäviön. Lämmitys- ja jäähdytyspatteri asennetaan tuloilmaliitäntään ja pellit vastaavasti ulko- ja jäteilmaliitäntöihin. Puhaltimet on vakiona tärinäeristetty teräsjousivaimentimilla värinän siirtymisen rajoittamiseksi ja vakaan toiminnan tukemiseksi.

Ohjausjärjestelmä koostuu EvoControlista, käyttöpaneelista, verkkopohjaisesta käyttöliittymästä ja vakiona sisältyvästä EvoCloud-pilvipalvelusta. EvoCloudin kautta konetta voidaan hallita ja valvoa etänä puhelimella, tabletilla tai tietokoneella. Järjestelmä tukee myös ilmavirta- ja paineohjausta, mikä antaa hyvät mahdollisuudet mukauttaa toimintaa asennuksen tarpeisiin.

EvoAir M2 G1 toimitetaan kolmena moduulina, joissa on tukeva alumiinirunko, Zn-Al-Mg-pinnoitetusta teräslevystä valmistetut paneelit ja 50 mm kivivillaeristys. Sisäiset ruuviliitokset mahdollistavat moduulien yhdistämisen myös silloin, kun kone sijoitetaan suoraan seinää vasten. Jokaisessa moduulissa on 100 mm palkkirunko, säädettävät saranat ja lukittavat kahvat. Rakenne on suunniteltu vakaaksi, helposti huollettavaksi ja sujuvasti asennettavaksi.

EvoControl Touch

EvoAir M2 G1 toimitetaan EvoControl-ohjauksella ja vakiona mukana tulevalla erillisellä 4,3 tuuman kosketusnäytöllä. Näin käytössä on valmis ja helppokäyttöinen ohjaus- ja käyttöratkaisu heti alusta ilman erillisen näytön hankintaa.

Järjestelmässä on vakaan tiedonsiirron varmistava kiinteä verkkoyhteys, ja EvoCloud-pilvipalvelu sisältyy vakiovarustukseen. EvoCloudin kautta konetta voidaan hallita ja valvoa etänä puhelimella, tabletilla tai tietokoneella. Näin käyttöä voidaan mukauttaa tarpeen mukaan, seurata mittausarvoja ja historiatietoja sekä saada selkeä yleiskuva ajantasaisesta käyttötilasta.

Integrointia muihin ohjaus- ja kiinteistöautomaatiojärjestelmiin varten tuetaan myös Modbus TCP:tä, mikä helpottaa liittämistä ylemmän tason ohjausjärjestelmään.

Toiminnot

• 4,3-tuuman kosketusnäyttö sisältyy vakiovarustukseen
• EvoCloud pilvipohjaiseen ohjaukseen ja valvontaan
• Etähallinta puhelimella, tabletilla tai tietokoneella
• Moduulirakenne helpompaan kuljetukseen ja sisäänvientiin
• Jopa kahdeksan erilaista kanavaliitäntävaihtoehtoa
• Ilmavirta- ja paineohjaus
• Ajastin ja aikataulutus
• Ilmanlaadun ohjaus
• Kosteudensäätö
• Mittausarvojen ja historiatietojen tallennus
• Selväkieliset tekstit ja parametrit
• Ilmavirtakaavio
• Modbus TCP -tuki

Jotkin toiminnot voivat edellyttää lisävarusteita.

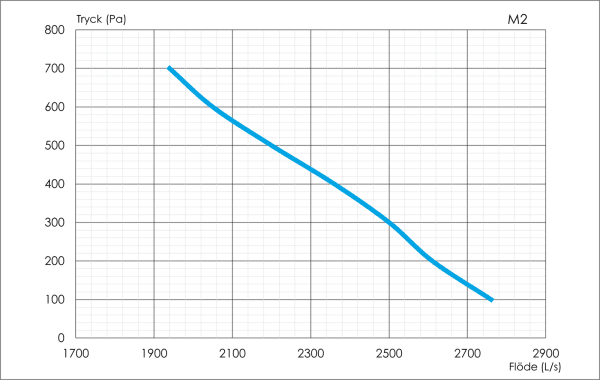

Paine- ja ilmavirtakaavio
