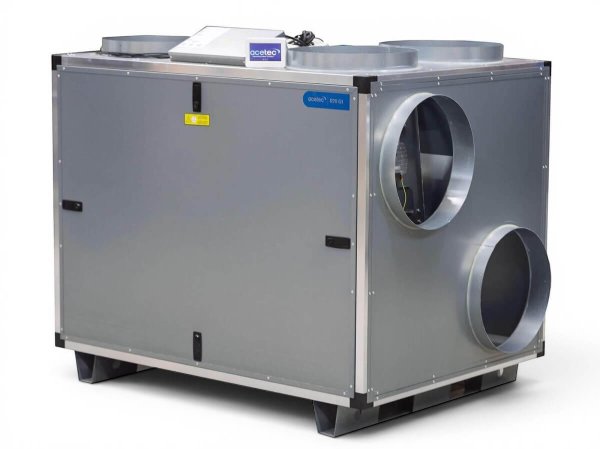

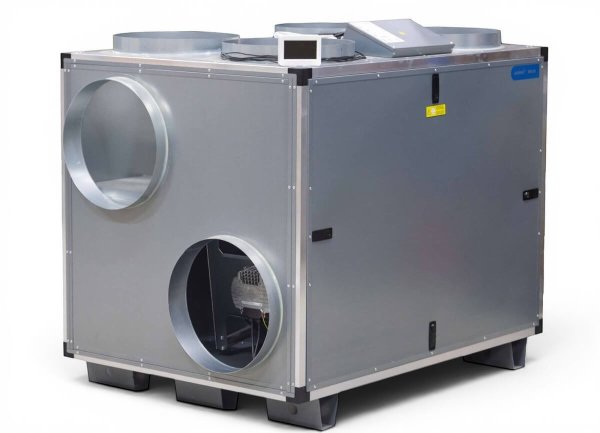

EvoAir R70 -Ilmanvaihtokone

EvoAir R70 on kompakti ja joustava lämmöntalteenotolla varustettu ilmanvaihtokone kohteisiin, joissa energiatehokas käyttö, vankka rakenne ja suuri asennusvapaus ovat tärkeitä ominaisuuksia. Kone valmistetaan Älvsbynissä ja perustuu pitkään kokemukseen ilmanvaihtoratkaisuista sekä harkittuun teolliseen muotoiluun. Se on kehitetty pohjoismaiset ilmasto-olosuhteet huomioiden ja suunniteltu luotettavaan käyttöön vaihtelevissa olosuhteissa.

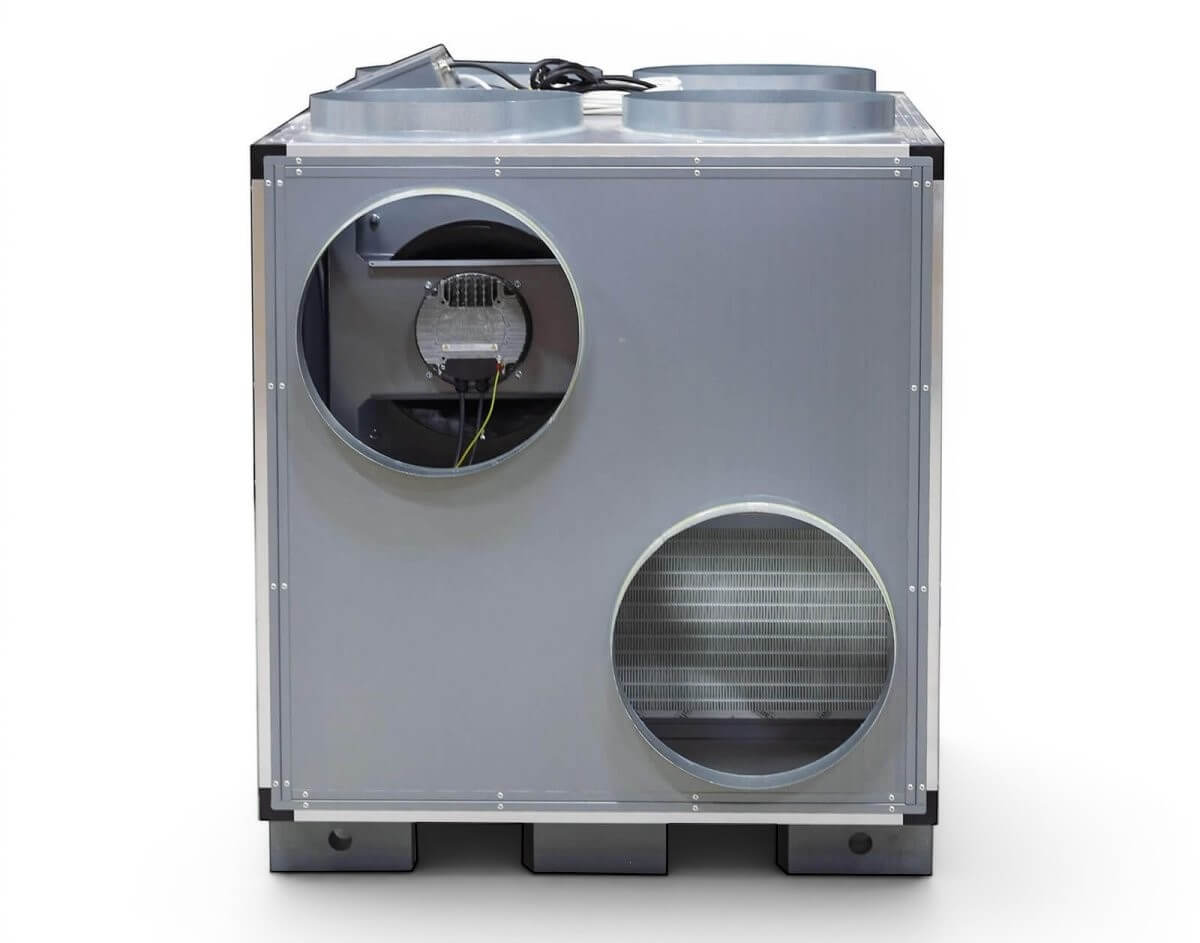

EvoAir R70 on rakennettu eristetyistä paneeleista, eristetyistä alumiiniprofiileista koostuvasta rungosta ja tukevasta palkkirungosta. Kone on varustettu energiatehokkailla EC-puhaltimilla sekä askelmoottorikäyttöisellä pyörivällä lämmönsiirtimellä tehokasta lämmöntalteenottoa varten. Suuren suodatinpinta-alan suodattimet mahdollistavat tehokkaan suodatuksen ja samalla pienen painehäviön.

R-sarja – joustavat liitännät erilaisiin asennuksiin

R-sarjan rakenne tarjoaa suuren vapauden suunnitteluun ja asennukseen useiden mahdollisten kanavaliitäntöjen ansiosta. Jokaiselle ilmavirralle – tuloilmalle, poistoilmalle, ulkoilmalle ja jäteilmalle – on kaksi mahdollista liitäntäkohtaa, mikä mahdollistaa koneen mukauttamisen projektin olosuhteisiin.

Esimerkiksi molempia poistoilmaliitäntöjä voidaan käyttää samanaikaisesti halutun ilmavirran saavuttamiseksi. Tuloilma liitetään yhteen liitäntään, koska kanavapatteri sijoitetaan tuloilmakanavaan. Sama kone voidaan konfiguroida yläliitännällä, sivuliitännällä tai L-liitännällä. Yleinen toteutus on liittää jäteilma ylhäältä ja muut kanavat sivulta.

Käyttämättömät liitännät peitetään helposti mukana toimitettavilla peitelevyillä. Näin samaa konetta voidaan käyttää erilaisissa asennuksissa, ja mukauttaminen helpottuu sekä suunnittelussa että asennuksessa.

Yläliitäntä	Sivuliitäntä	L-liitäntä

Valitse liitäntävaihtoehto

Oikeanpuoleinen versio = tuloilma oikealla (toimitusasetus)
	Parametri 100 on toimitettaessa asetettu yläasentoon, jolloin oikeanpuoleinen (ylempi) puhallin toimii tuloilmapuhaltimena. Valitse, mitä liitäntöjä käytetään ylhäällä ja mitä sivulla. Peitä muut liitännät mukana toimitettavilla peitelevyillä. Asenna lämmityksen ja mahdollisen jäähdytyksen kanavapatteri tuloilmakanavaan sekä tarvittaessa pellit ulkoilma-/jäteilmakanavaan. Jäähdytyspatteri on kondenssivesikaukalon vuoksi asennettava vaakasuoraan kanavaan. Asenna merkityt lämpötila-anturit vastaaviin tulo-, poisto- ja ulkoilmakanaviin.
Vihreä = Ulkoilma Sininen = Tuloilma Keltainen = Poistoilma Ruskea = Jäteilma
Vasemmanpuoleinen versio = tuloilma vasemmalla (muuta parametri 100 ala-asentoon)
	Muuta parametri 100 ala-asentoon, jolloin vasemmanpuoleinen (alempi) puhallin toimii tuloilmapuhaltimena. Valitse, mitä liitäntöjä käytetään ylhäällä ja mitä sivulla. Peitä muut liitännät mukana toimitettavilla peitelevyillä. Asenna lämmityksen ja mahdollisen jäähdytyksen kanavapatteri tuloilmakanavaan sekä tarvittaessa pellit ulkoilma-/jäteilmakanavaan. Jäähdytyspatteri on kondenssivesikaukalon vuoksi asennettava vaakasuoraan kanavaan. Asenna merkityt lämpötila-anturit vastaaviin tulo-, poisto- ja ulkoilmakanaviin.

EvoControl Touch

EvoAir R70 toimitetaan EvoControl-ohjauksella ja vakiona mukana tulevalla erillisellä 4,3 tuuman kosketusnäytöllä. Näin käytössä on valmis ja helppokäyttöinen ohjaus- ja käyttöratkaisu heti alusta ilman erillisen näytön hankintaa.

Järjestelmässä on vakaan tiedonsiirron varmistava kiinteä verkkoyhteys, ja EvoCloud-pilvipalvelu sisältyy vakiovarustukseen. EvoCloudin kautta konetta voidaan hallita ja valvoa etänä puhelimella, tabletilla tai tietokoneella. Näin käyttöä voidaan mukauttaa tarpeen mukaan, seurata mittausarvoja ja historiatietoja sekä saada selkeä yleiskuva ajantasaisesta käyttötilasta.

Integrointia muihin ohjaus- ja kiinteistöautomaatiojärjestelmiin varten tuetaan myös Modbus TCP:tä, mikä helpottaa liittämistä ylemmän tason ohjausjärjestelmään.

Toiminnot

• 4,3-tuuman kosketusnäyttö sisältyy vakiovarustukseen
• EvoCloud pilvipohjaiseen ohjaukseen ja valvontaan
• Etähallinta puhelimella, tabletilla tai tietokoneella
• Joustavat kanavaliitäntävaihtoehdot
• Ajastin ja aikataulutus
• Paineohjaus
• Ilmanlaadun ohjaus
• Kosteudensäätö
• Mittausarvojen ja historiatietojen tallennus
• Selväkieliset tekstit ja parametrit
• Ilmavirtakaavio
• Modbus TCP -tuki

Jotkin toiminnot voivat edellyttää lisävarusteita.

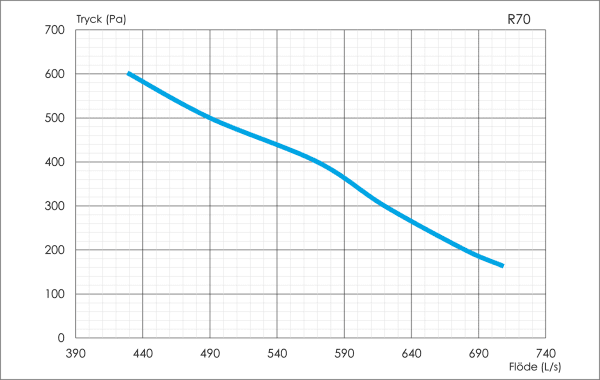

Paine- ja ilmavirtakaavio
